Ручной захват для подшипников серии ТММН
Неудобства при работе с подшипниками среднего и большого размера в основном связаны с безопасной транспортировкой подшипника для установки на вал и снятия с нагревателя. Также существует ряд трудностей с поднятием подшипников с горизонтальной плоскости и поворота их в вертикальное положение для установки на посадочное место. Для подобных работ обычно используют различные типы стропов и хомутов. Однако эти методы являются небезопасными и требующими соотвествующих навыков. Обычно используются стропы с охватом вокруг наружного кольца подшипника и кран для поднятия подшипника и посадки его на вал. При таком методе подшипник может легко выпасть из хомута, что приводит к травмам персонала и повреждению подшипника.
|
|
||
|
|||
Для решения этих проблем SKF предлагает захват ТММН, предназначенный для работы с подшипниками среднего и большого размера массой до 500 кг. Захват состоит из стальной ленты с двумя рукоятками и двумя пластинами для предотвращения смещения внутреннего кольца. При вращении рукояток стальная лента плотно охватывает наружное кольцо подшипника. Две пластины фиксируют внутреннее кольцо и тела качения, предотвращая смещение внутреннего кольца относительно наружного. Захват может применяться для перемещения подшипника вручную или с помощью крана.
|
|||
|
|||
Рекомендуется использовать подшипниковый захват SKF совместно с индукционным нагревателем
Использовать при установке или снятии подшипника с индукционного нагревателя; Захват может оставаться на подшипнике во время его нагрева; Устойчив к температуре до 160 °С.
|
|||
|
|||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|

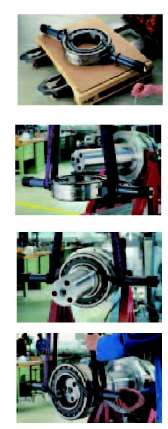

Охватить подшипник, который находится в горизонтальном положении, стальной лентой захвата
Один захват подходит для многих типов и размеров
подшипников;
Плотный охват наружного кольца;
Две пластины предотвращают смещение внутреннего кольца
относительно внешнего.
|
|||||||||||||||||||||||||||||||||
Поднять краном подшипник с захватом
Подшипник может быть поднят в горизонтальном положении безопасно и легко;
Пластины предотвращают смещение внутреннего кольца, снижая вероятность повреждения подшипника; Кольцевой охват исключает повреждение подшипника, что бывает при использовании крюков.
|
||||||||||||||||||||||||||||||||||
Повернуть подшипник с захватом в вертикальное положение для посадки на вал
Зафиксированное внутреннее кольцо позволяет легко смонтировать подшипник на вал и предупреждает повреждение кольца и тел качения; Легко и просто оператор может завершить работу.
|
||||||||||||||||||||||||||||||||||
Подшипник посажен на вал
Работа проводится безопасно, легко и быстро; Экономия времени составляет свыше 50%.
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
Технические данные
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
В соответствии с нашей политикой постоянного развития мы оставляем за собой право на изменение приведенных выше спецификаций без предварительного извещения.
